容器云平臺和容器網絡緊密結合，共同構建了容器化應用程序的網絡基礎設施，實現了容器之間的通信、隔離和安全性。文中容器云平臺采用的容器網絡組件是calico，這個是業界普遍采用的一種方案，性能及安全性在同類產品中都是比較好的。本篇就筆者在近期項目上所涉及的幾個容器網絡問題，依據真實案例，分享如何通過網絡抓包進行問題的解析與處理。

MTU，即Maximum Transmission Unit（最大傳輸單元），此值設定TCP/IP協議傳輸數據報時的最大傳輸單元，單位字節。傳統的網絡模式下，如果此值設置得太小，網絡性能會受影響；如果設置得太大可能觸發“部分網站打不開”等問題。

在容器環境下，容器網絡借助于IAAS層網絡傳輸來達到分布式服務間的網絡通訊。容器環境下的典型特征是：服務都是多實例的、分布式的、跨網段的、跨多網絡區域、甚至跨VPC的。再加上容器網絡本身也是一層虛擬化，特別是在overlay模式下，會額外嵌入一層協議，更增加了容器網絡問題分析的復雜性。特別是當IAAS較復雜的組網模式時，如果MTU不合理，可能導致以下問題：

某項目前端頁面上出現個別菜單偶發性超時，但是如果重新點擊又正常了。這種現象出現多次，且近期出現的次數更加明顯。

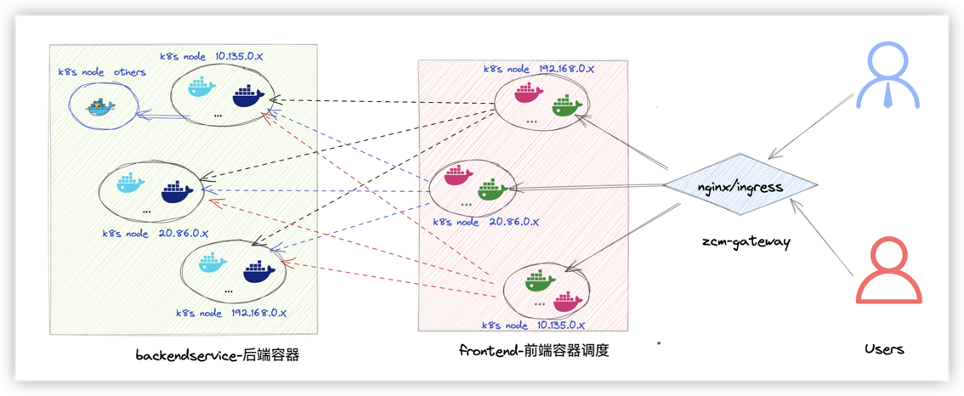

應用的通訊架構可以抽象為如下：

調用與被調用的容器間的ping包都是正常的；做一些簡單的curl也是正常的。

由于從調用鏈上能夠得到的信息是出在網絡上，而在容器環境下業務間的通訊是容器網絡，于是首先從最基本的檢查做起，理清前端、后端間的相關容器的節點分布情況，寫腳本探測容器之間的網絡穩定性，看看是不是會出現網絡抖動或ping丟包。

最基本檢查可以通過ping腳本來評估網絡的穩定性，選取不同的節點上調度的容器，分別在前、后端容器內執行長時間的ping探測，并收集ping結果進行分析，腳本如下：

#長ping腳本，帶時間戳,可以直接塞入相關被探測的容器中 #!/bin/bash for i in 100.80.95.XX 100.80.174.YY 100.80.90.ZZ 100.80.76.MM ... ;do ping $i | awk '{ print $0"\t" strftime("%Y-%m-%d %H:%M:%S",systime()); fflush()}' >> ./PingpodTopod.log & done

經過幾個小時的探測（確保這個期間業務有偶發性超時問題發生），從ping的結果上來分析，所有ping的req包都有回包，沒有丟包，且延時都非常低，從這里至少可以說明網絡鏈路層是沒有問題的。

那進一步做tcp層通訊的基本檢查，從業務側獲取一些涉及tcp通訊且不會對生產環境產生任何影響的接口調用，在前端容器內對后端容器實行實施多次curl調用檢查，從多對容器以及多次的抓取中可以看到所有的curl都是能夠快速應答，且沒有超時發生。

從最基本的鏈路層檢測及tcp通訊的檢測上來看，容器網絡沒有明顯的問題。那么問題會出現在哪里？接下來對相關容器實施網絡抓包，從網絡包上看看能不能發現端倪。

限于篇幅，長言短敘，隨便挑一對發生問題的異常容器，然后實施抓包分析。服務端抓包可以采取最常見的基于ip與port的過濾器來抓網絡包。特別注意要分別在服務端與客戶端進行抓包，好處是可以基于時間點及sequence來相互印證，找出有問題的包，然后對比分析，重點查看發出去的包有沒有到達對端，對端的回包自己有沒有收到、有沒有重傳等等，從異常中找出問題的線索。

在下圖中：服務端容器100.80.95.126 、客戶端容器100.80.174.53， 可以很明顯地看到在問題發生的時間點有多次重傳(TCP Retransmission), 進一步分析發現屬于典型的丟包現象。具體分析細節見圖注說明。

客戶端抓包分析：

從客戶端與服務端抓包的多個包的對比中，得出以下結論

再加上客戶端容器、服務端容器主要在跨宿主機網段的的機器上，這些特點符合MTU的問題，因此，下一步調整MTU。一般來說，應該要檢查一下IAAS層的網絡設備的MTU的配置，但是IAAS資源都是局方的，而且也分屬于不同部門，協調起來比較困難。因此，考慮在容器側調整MTU，在經過客戶的允許后，在夜晚調小了線上環境的容器網絡的MTU，問題解決。

再次抓包，可以看到大的數據包也都可以正常傳輸了，見下圖：

從調用鏈上反饋也是正常的啦。

通過分析收發包的特點，找出異常數據包的發送情況，主要特征是：多發生在跨網段間的主機上，核心是小包能正常通訊，大包通訊上有問題，大包無法到達對端，典型的MTU配置不當的表現。

知道問題的原因了，那么解決問題的辦法就很簡單了，可以直接調小一點容器層面的MTU，從而可以規避此問題。

在容器場景下，不僅要在容器平面進行MESH方式的通訊，常常容器還需要與外部通訊，甚至與第3方的廠家進行業務交互，困難點在于你無法清晰知道第3方服務的邏輯、也無法登錄第3方環境，無法知道網絡架構、網絡安全配置等。這樣的背景下，當業務出現異常且排除自己業務代碼的問題層面之后，那么可借助網絡抓包來進行分析，通過解析數據的的交互同時比對正常情況下的TCP流與異常情況下的TCP流的差異、同時基于業務采用具體業務協議下本來應該是個什么樣的，從而來發現問題。

這種問題本質上不是網絡問題，網絡層面的通訊都是正常的，是業務邏輯上有潛在的問題，比如業務代碼條件判斷不夠精確，誤判走了不同的流程，回傳了不需要的數據包。

某項目上線期間發現API發起VC充值業務( CGMMLClient調用第三方的的MML接口 QUERY VC INFO)偶發性異常。相關業務日志

APPLICATION|ERROR|192.168.12.243|20|2022-12-15 12:39:38:971||70802003|ConnectorCacheHandler.java:86|postHandle|7083012|245|||Message is timeout, and handled. message [beginTime=2022-12-15 12:39:23.969,timeout=15000,interval=15002 : server channel=[1], channel=[/192.168.12.243:58034], channel=[/10.16.76.5:8124] adapter=[SocketClient-MML],sequence=[SocketClient-00018915], status=[REMOTING_TIMEOUT], lastHandlingObject=[com.ztesoft.zsmart.cg.service.binder.ServiceBindingRuleIntrp@2c881e0], command=[QUERY VC INFO] field list: {"OPTYPE":"1","transId":"000024f3","totalLen":{"_endPos_":8,"_value_":"0068","_startPos_":4},"sessionId":"00000000","terminal":"CCB00000","serviceName":"PPSPHS","version":"1.00","msgBeginFlag":"`SC`","transRemain":"FFFF","checkSum":"AA8A9495","COMMAND":"QUERY VC INFO","transControl":"TXBEG ","Body":{"_endPos_":112,"_startPos_":8},"sessionControl":"DLGCON","CARDNO":"516683732197360540","sessionRemain":"FFFF"} variable list: {"protocol":"MML","reomoteHost":"10.16.76.5","cg":"SocketClient-MML","resultCode":"REMOTING_TIMEOUT","__cost__":0,"command":"QUERY VC INFO","status":"REMOTING_TIMEOUT"} param list: {"arg0":{"opType":1,"class":"com.ztesoft.zsmart.bss.payment.orange.smartfren.bc.service.mml.QueryVcCardRequest","cardNumber":"516683732197360540"}} buffer=[。。。。。。] ]

既然是偶發性異常，那么一定是存在正常的業務流程與異常的業務流程；接下來大的思路就是對比正常業務流程下的業務收/發包與異常流程下收/發包，然后比較差異。

首先重點從業務日志中找出關鍵的數據包中必傳輸的關鍵字信息，比如本例中充值號碼："cardNumber":"516683732197360540"。

容器內基于IP與port端口進行抓包，首先針對異常號碼充值包分析，在業務容器內進行抓包，同時從業務側獲取問題發生期間的充值異常的號碼，例如：CARDNO":"516683732197360540 ，基于此號碼分析網絡包。

現在的wireshark功能比較強大，可以通過match添加過濾條件，從TCP包中找出異常號碼"cardNumber":"516683732197360540"對應的通訊鏈路，然后再逐一分析這個TCP流。

另外，取正常號碼充值包分析 ，比如正常的號碼 CRD 160588272651221

從比對中發現問題-第3方的服務端

包的主要特點:

1） 長鏈接；

2） 整個網絡流比較正常，第一次抓取的包，是在一個容器內做的；10萬個包中真正發生重傳的次數也就10來次，比率相當低的；且重傳后都能得到及時響應，不存在網絡丟包；

3） 問題觸發時，并不發生在包的重傳上；

4） 整個單純的TCP層面的通訊上沒有明顯問題；

5） 根據apig發包以及服務端的回應來看，收到的不是預想的包-這是重點。

從比對中發現，每次發生異常時，apig 正常發送了vc query請求包，沒有收到vc qeury的應答包；而正常的充值的號碼都是收到了應答包。因此服務端存在偶發性的回包問題，而服務端是局方管理的第3方公司提供的；之后經由與局方面對面溝通，同時比照務端業務日志的查看，問題確實在第3方公司的服務端。后經第3方公司核查完自己的服務端代碼，發現一處條件的判斷邏輯有問題，后經處理完服務端，該問題得到解決。

[要點] 分別找出正常充值時的TCP數據流與異常充值時的數據流，通過對比正常充值與異常充值的數據包，從而發現差異、介定異常。

WebSocket是一種在單個TCP連接上提供全雙工通信的協議，它允許在客戶端和服務器之間進行實時、雙向的數據傳輸。WebSocket通訊的優點很多，以下重點提2個：

簡單地說，基于websocket協議通訊的業務，都傾向于長時通訊，一般情況下不會去主動斷開；如果項目上碰到websocket通訊有頻發斷鏈的情況，要引起注意，請明確這屬于邏輯上設置的主動斷鏈，還是異常斷鏈；特別是在不了解背后實現邏輯的情況下，可以通過抓包，重點抓取3次握手與4次握手，來發現斷鏈的規律、由誰發起的、屬于主動斷鏈、還是丟包導致的鍛煉，有條件的要將抓包與源碼進行比對分析，從而解決問題。

業務網關與k8s APIServer之間websocket有多次的斷鏈，按以往經驗來看，之前沒有發生過斷鏈，都是長鏈接。項目上關于多次斷鏈有點擔心，怕存在隱患。

相關日志

00:54:34:463|||WatcherWebSocketListener.java:66|onClose||43||||WebSocket close received. code: 1000, reason: k8s.log:APPLICATION|DEBUG|||2023-05-19 00:54:35:468|||WatchConnectionManager.java:60|closeWebSocket||475||||Closingwebsocket io.fabric8.kubernetes.client.okhttp.OkHttpWebSocketImpl@46de5f80 k8s.log:APPLICATION|DEBUG|||2023-05-19 00:54:35:468|||WatchConnectionManager.java:63|closeWebSocket||475||||Websocket already closed io.fabric8.kubernetes.client.okhttp.OkHttpWebSocketImpl@46de5f80 k8s.log:APPLICATION|DEBUG|||2023-05-19 01:52:47:876|||WatcherWebSocketListener.java:66|onClose||43||||WebSocket close received. code: 1000, reason: k8s.log:APPLICATION|DEBUG|||2023-05-19 01:52:48:880|||WatchConnectionManager.java:60|closeWebSocket||487||||Closingwebsocket io.fabric8.kubernetes.client.okhttp.OkHttpWebSocketImpl@7de2a21a k8s.log:APPLICATION|DEBUG|||2023-05-19 01:52:48:880|||WatchConnectionManager.java:63|closeWebSocket||487||||Websocket already closed ...(略） ...

由于是線上環境，首先要考慮的是對線上業務的影響。從日志中評估出每小時發生的概率不高，因此，可以實施抓包。

- 初步抓握手包-觀察斷鏈及規律

特別強調一下，為了最大程度地不影響線上環境，只抓少量的包，且只抓建鏈、斷鏈的包，即3次握手、4次握手。此次抓包不同于前面的直接基于IP與端口抓包，會加一些稍顯復雜的過濾條件，盡可能減少線上環境的影響，只抓1000個包，只在網關節點上抓包

sudo nohuptcpdump -i eth0 host XXX and port 6443 and \('tcp[tcpflags] == tcp-rst' or'tcp[tcpflags] == tcp-syn' or 'tcp[tcpflags] == tcp-fin' or 'tcp[13] & 1 != 0'\)-c 1000 -nn -vv -w ./host195-2-socket-esta-or-close-01.pcap &

基于抓包文件分析-取片段：

在實際的分析中是取了多個片段進行分析的，總體發現一個規律

1）服務端發起的斷鏈

2）每個鏈接保持時長都在 (30分鐘 60分鐘）這個區間內，這一點很重要，這為我們后面在規定時間內抓取數據包提供很大的價值。

- 進一步抓數據包

為了不影響生產環境，在同版本的測試環境上進行同樣方式抓包，同樣具有此特點，后續就直接轉到測試環境上進行分析...

按前面的規律，半小時至1小時內必然發生斷鏈，因此，考慮抓取數據包。由于websocket是基于TLS的通訊，為了探索出到底是什么數據帶來的影響，更進一步的措施做TLS數據包的解析。方便解包，仿照網關邏輯，寫了一個golang的websocket測試程序，在測試環境上進行多輪測試。從抓包及websocket TLS解包中來看，是服務端正常的斷開，服務發送了一個TLS Aller_message 21，解包中得出是 Close_notify，由此可以明確知道問題該從服務端查起。

如果不解析包，會是什么情況？可以看到全部是加密的數據，不是太好分析，舉例

- 從k8s master源碼分析

從k8s master源碼分析，發現k8s master有個配置項，RequestTimeout，基本上從來沒有用。限于篇幅，略去中間的摸索過程，見代碼如下

- 定位原因-版本差異

通過辛苦的版本比對及調試驗證，最后找到是k8s高版本做了超時的修復，具體來說是k8s 1.15.0-alpha1，直接上個圖：

由此可以看出，從1.15.0-alpha1版本開始，都是這樣子的。后經與研發一起討論，認為這個斷鏈是正常的，不會有實質性的影響。

【要點】
